Сервис по инспекции открытых зубчатых передач
Выездная диагностика зубчатых механизмов мельниц: термография, контроль геометрии зубьев, вибродиагностика и лабораторный анализ масла. Работаем по Москве, Московской области и центральным регионам РФ.
Заказать услугуЧто такое ОЗП и почему им нужна особая защита
Открытая зубчатая передача (ОЗП) — зубчатое колесо и шестерня вне корпуса: дробилки, вращающиеся печи, поворотные механизмы экскаваторов и мельницы работают без защитного кожуха, под потоками абразивной пыли, в условиях повышенной влажности и экстремальных нагрузок. Именно поэтому выбор смазки для ОЗП — не формальность, а фактор непрерывной работы всего агрегата.
Граничное трение — в закрытых редукторах зубья работают в масляной ванне, а в открытой передаче полноценная масляная плёнка не образуется: металл контактирует с металлом под огромным давлением. Нужен материал, способный создать прочный «жертвенный» разделительный слой.
Почему литол и солидол не работают — обычные смазки не обладают нужной липкостью: стекают с вертикальных и наклонных поверхностей зубьев, смываются водой и не защищают зацепление в режиме граничного трения.
Цена ошибки — неправильная смазка ускоряет износ зубьев, провоцирует задиры и коррозию, а простои оборудования и замена венца обходятся дороже любой профилактики.
Почему инспекция ОЗП необходима?
Инспекция открытых зубчатых передач — стратегический инструмент повышения надёжности оборудования. Методика позволяет:
- Выявить скрытые дефекты на ранней стадии: отклонения геометрии зубьев, нарушение юстировки, перегревы, вибрации и признаки усталостного износа.
- Предоставить конкретные рекомендации по устранению выявленных несоответствий — от регулировки зазоров до корректировки режимов смазывания.
- Оптимизировать технологические процессы: скорректировать подачу смазки, пересмотреть графики замены редукторного масла и спланировать ремонтные интервалы.
- Подобрать корректный смазочный материал: высоковязкое масло Shell Gadus S4 OG Clear Oil 20000 решает проблему масляного тумана, отличается исключительной адгезией и увеличивает ресурс зубчатого зацепления.
Критерии оценки состояния ОЗП по международным стандартам:
При проведении выездной диагностики наши специалисты опираются на регламенты производителей приводной техники и международные стандарты (включая AGMA). Мониторинг параметров в динамике позволяет предотвратить такие критические повреждения, как:
- Питтинг (выкрашивание) — начальное и прогрессирующее разрушение рабочих поверхностей зубьев из-за контактной усталости.
- Абразивный износ — истирание металла при попадании в зону зацепления сторонних частиц из окружающей среды (пыль, шлам).
- Заедание и задиры (Scuffing) — нарушение масляной плёнки при критических локальных нагрузках и перегреве.
Своевременное выявление отклонений от эвольвентного профиля и корректировка пятна контакта позволяют существенно продлить срок службы венца и вал-шестерни.
Для кого сервис актуален
Горнодобывающая промышленность
Предприятия с мельницами для дробления рудных и нерудных материалов. Высокие нагрузки, запылённость и круглосуточный режим делают состояние зубчатых венцов критическим фактором надёжности дробильно-перерабатывающего комплекса.
Цементная промышленность
Производственные линии с крупногабаритным вращающимся оборудованием: клинкерные и вращающиеся печи, цементные мельницы, работающие при высоких температурах и значительных нагрузках.
Химическая промышленность
Предприятия с открытыми зубчатыми передачами (вал-шестерня + венец), работающими в агрессивных средах и тяжёлых условиях эксплуатации.

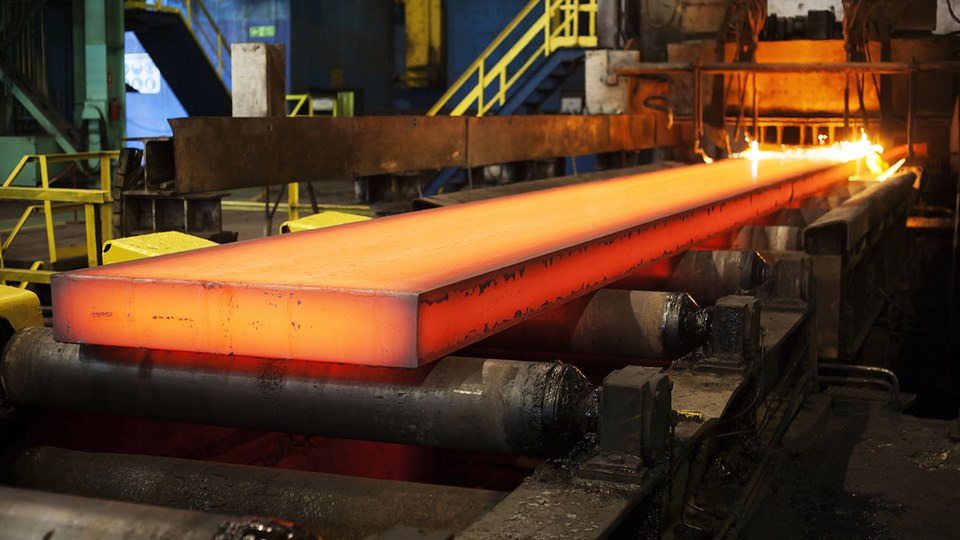

Металлургическая промышленность
Прокатные станы, ковши и вращающиеся агрегаты: открытые зубчатые передачи работают при высоких температурах, запылённости и ударных нагрузках, где состояние венца напрямую влияет на бесперебойность производства.
Как мы работаем
Работаем по принципу «одного окна»:
Сначала мы заполняем опросный лист и собираем всю необходимую информацию о вашем оборудовании, согласуем сроки и детали. Затем сервисный инженер выезжает на площадку и проводит все измерения в согласованный временной интервал. В ходе визита проводится инспекция с возможностью дополнительного технического аудита по другим узлам и применяемым смазочным материалам. По итогам мы готовим отчёт с рекомендациями и продолжаем отслеживать все параметры мельницы в ходе последующих инспекций согласно выбранной периодичности.
Наше оборудование
Для проведения инспекции используется профессиональное диагностическое оборудование:

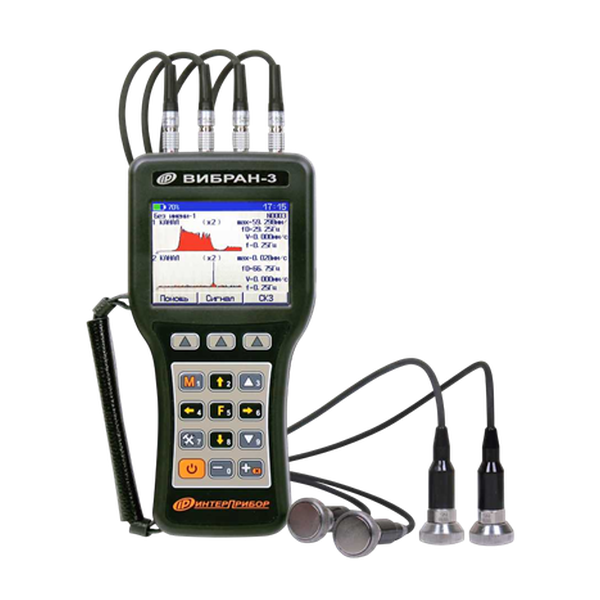

Виброанализатор
Оценка динамического состояния подшипников и зацеплений

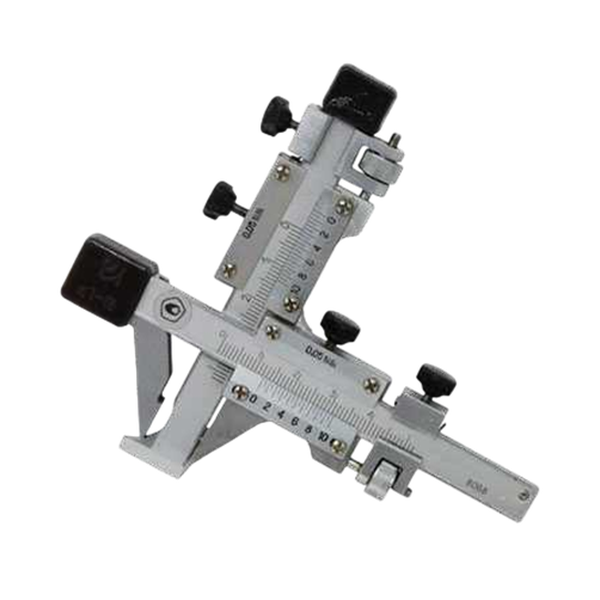

Штангензубомер
Прямое измерение толщины зуба
и контроль эвольвенты

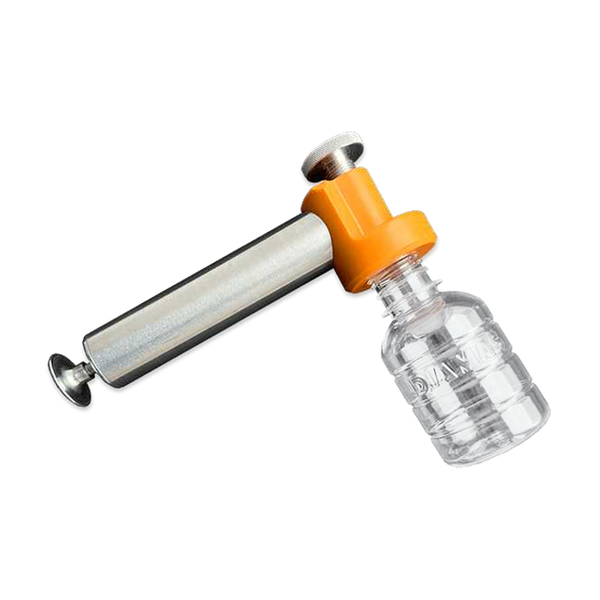

Отбор проб масла
Насос, шланг, колбы для лабораторного анализа

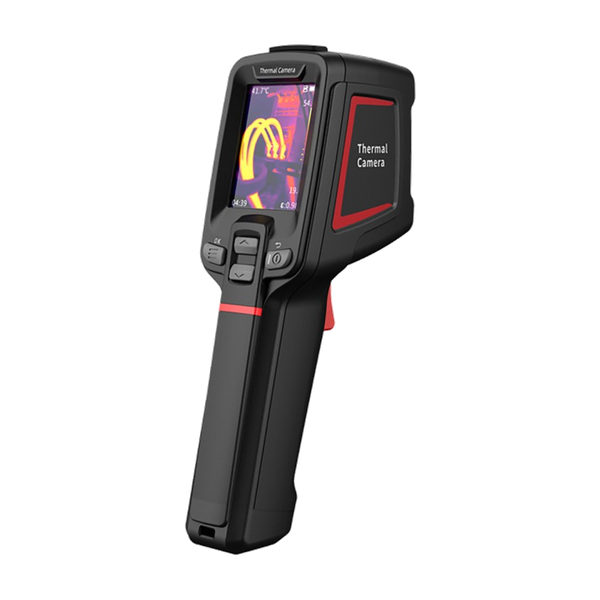

Тепловизор
Инфракрасная камера для бесконтактного температурного картирования
Процедура инспекции
Инспекция проводится в пять этапов, без разборки оборудования.

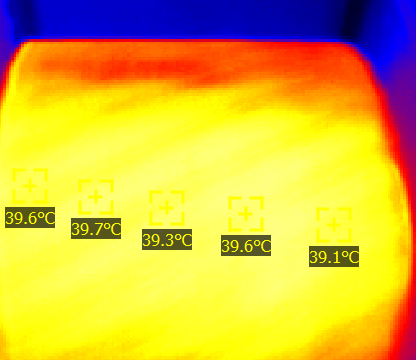

Термографический контроль
Оценка распределения температур по поверхности зубчатого венца и вала-шестерни: выявление зон локального перегрева (перекос осей, недостаточный зазор, заедание), оценка адгезии смазочного материала, проверка соответствия требованиям стандарта AGMA.

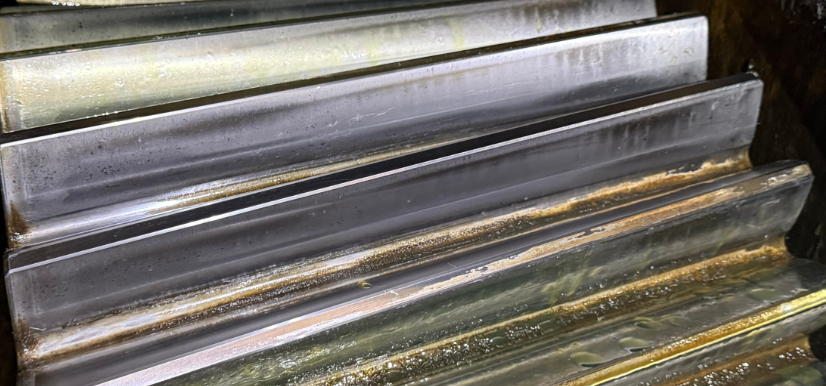

Контроль геометрии зубьев
Оценка состояния эвольвенты зуба штангензубомером и её изменение в ходе плановых инспекций: расчёт фактической скорости износа, прогноз остаточного ресурса зубчатого венца, оценка влияния качества смазки на темп изнашивания.
Вибродиагностика
Измерения в трёх взаимно перпендикулярных плоскостях (осевой, радиальной, тангенциальной): выявление биений в подшипниковых опорах, оценка состояния зубчатого зацепления, обнаружение дисбаланса или расцентровки приводного вала.

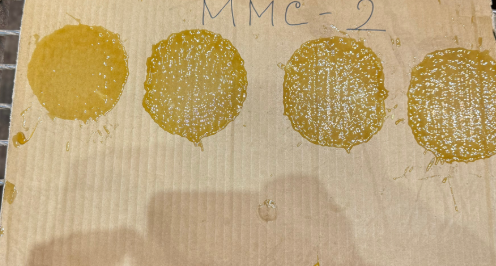

Проверка системы смазывания
Контроль производительности форсунок (фактическое количество подаваемой смазки за цикл) и геометрии пятна распыла: факел смазки должен попадать строго в зону зацепления под требуемым углом, согласно техническим регламентам Metso и других производителей мельниц.
Лабораторный анализ редукторного масла
Отбор проб работающего масла и передача в сертифицированную лабораторию: содержание продуктов износа (железо, медь, кремний), вязкость, кислотное число, наличие воды, склонность к пенообразованию. Рекомендации по срокам замены масла.
Часто задаваемые вопросы об инспекции ОЗП
Основная часть диагностических работ (термографический контроль, вибродиагностика, проверка факела распыла смазки) проводится непосредственно в процессе работы оборудования под стандартной нагрузкой. Кратковременный останов требуется только для прямого измерения геометрии зубьев штангензубомером и визуального осмотра зацепления.
По результатам выезда формируется детальное инженерное заключение. Оно включает термограммы узлов, графики вибрационных спектров, протокол лабораторного анализа редукторного масла, а также карту дефектов с указанием остаточного ресурса передачи и рекомендациями по настройке лубрикаторов.
Для тяжёлых условий эксплуатации (горно-обогатительные комбинаты, цементные вращающиеся печи) рекомендуемая периодичность планового аудита составляет 1 раз в 6 месяцев. Это позволяет зафиксировать скорость износа геометрии зуба и вовремя скорректировать объём подачи смазочных материалов.
Закажите инспекцию открытых зубчатых передач
Оставьте заявку — наш технический специалист свяжется с вами для уточнения объёма работ и согласования даты выезда.
Оставить заявку +7 (495) 777-00-23Каким требованиям должна отвечать смазка для ОЗП
Эффективная смазка для открытых зубчатых передач должна обладать пятью ключевыми свойствами:
Высокая адгезия — прочно удерживаться на вертикальных и наклонных поверхностях зубьев, не стекая под собственным весом.
Высокая вязкость — создавать толстую плёнку, устойчивую к продавливанию при пиковых контактных нагрузках.
Водостойкость — не смываться дождём, конденсатом и при мойке оборудования.
Противозадирные и противоизносные свойства — предотвращать схватывание и сваривание микронеровностей на металле при граничном трении.
Отсутствие масляного тумана — высоковязкая основа не распыляется в аэрозоль, снижает потери смазки и увеличивает ресурс зубчатого зацепления.
